Паровая шхуна "ЛЕНА" в бутылке, М 1:290, by IgorSky
IgorSkyДата: Пятница, 04.09.2015, 11:07 | Сообщение # 1
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Некоторое время назад, представляя своей жене очередной свой мини-проектик корабля в "бутылке" (на самом деле это был один из парфюмных флаконов" )) ), я услышал, что ей не особо нравятся модели, в которых почти невозможно рассмотреть разные детали невооруженным глазом, а по поводу наличия в конструкции некоторых деталек и элементов она вообще вынуждена полагаться исключительно на мое утверждение, что они там есть.
В общем было высказано недвусмысленное пожелание увидеть модель бОльшего размера, чем сделанные до того момента. Как вы понимаете, я не мог отказать жене в этой просьбе и, не долго думая, представил ей на утверждение вариант судна, имеющего славную историю и, кроме того, носившего на борту то же имя, что и моя жена ))
Итак, еще один проект - паровая шхуна "ЛЕНА"!
На самом деле я испытывал симпатии к этому пароходику уже очень давно и даже начинал строить его модель лет 20 назад. Она не была завершена по ряду причин, но попадающиеся время от времени на глаза корпус, заготовка для шлюпки и мостик уже давно вызывали у меня желание повторить попытку ее постройки.
Теперь что все необходимые условия для этого совпали ))

Немного истории.
На воду это судно спустили в 1875 году. Нельзя было не залюбоваться новенькой симпатичной паровой шхуной, заказанной в Швеции русским промышленником Сибиряковым. Стройные, откинутые назад мачты, свободная открытая палуба с легким мостиком, логично вписывающаяся в силуэт судна дымовая труба, без единой вмятины обшивка бессемеровской стали... Много дорог предстояло пройти этому пароходу, и самая первая — по каналам и озерам от шведского машиностроительного завода “Мотала” до Тромсё. Там была назначена встреча с “Вегой” — флагманом экспедиции Нильса Адольфа Эрика Норденшельда, инициатора плавания по Северо-восточному проходу вдоль берегов Европы и Азии. Участие шхуны Сибирякова, носившей короткое и мелодичное название “Лена”, в экспедиции знаменитого полярника было далеко не случайным. Ревнитель освоения Севера России, Сибиряков предложил Норденшельду воспользоваться для экспедиции своим новым судном и одновременно доставить его к устью Лены.

Дальнейшую историю жизни этого судна можно почитать ЗДЕСЬ


Добавлено (03.09.2015, 14:05)
---------------------------------------------
Начинаем, как обычно, с корпуса. Его основа - пластины из линейки. Корпус будет из двух частей с линией разъема по ватерлинии.





Добавлено (03.09.2015, 14:06)
---------------------------------------------
Размеры модели (а следовательно и масштаб) выбирались, исходя из бутылки, которая была выбрана для размещения в ней модели.

Добавлено (03.09.2015, 14:07)
---------------------------------------------
Подготовив основу корпуса, не забыв про погибь палубы, приступаем к настилу палубы. Я использовал для нее грушевые рейки 0,5х0,5 мм. Начинаем с центральной рейки.





Добавлено (03.09.2015, 14:19)
---------------------------------------------
Настелив палубу, приступаем к приведению ее к приемлемому виду.
Отциклевав палубу вчерне, я покрываю ее лаком и снова циклюю. Эту операцию повторяю несколько раз.





Добавлено (03.09.2015, 14:20)
---------------------------------------------
Следующий этап - обшивка корпуса черным грабом.
Технология простая - мочим, гнем, сушим, клеим. Начинаем с верхней части.



Попутно вклеиваем форштевень

Добавлено (03.09.2015, 14:21)
---------------------------------------------
Далее заканчиваем процесс обшивки надводной части корпуса





Добавлено (03.09.2015, 14:26)
---------------------------------------------
Теперь настала очередь обшивки рейками красного граба подводной части корпуса







Добавлено (03.09.2015, 14:26)
---------------------------------------------
Теперь срезаем все, выступающее над плоскостью разреза корпуса и зашлифовываем эти плоскости на нижней и верхней части корпуса. В итоге мы должны получить плотное прилегание частей друг к другу.



Добавлено (03.09.2015, 14:27)
---------------------------------------------
Следующий этап - ватерлиния. Чтобы не заморачиваться с ее рисованием, я использовал тонкий пластик.



Добавлено (03.09.2015, 14:31)
---------------------------------------------
Проверил прохождение верхней части корпуса в горло бутылки...



Горло оказывается имеет не совсем одинаковый диаметр на своем протяжении ((

В голове возникают странные видения по поводу способов пропихнуть ЭТО в бутылку ))

Добавлено (03.09.2015, 14:33)
---------------------------------------------
Открываю свои бутылочные загашники и предлагаю жене выбрать другую бутылку... Конечно же, она выбирает мою самую любимую бутылку, которую я никак не мог решиться использовать. Но, тем лучше, теперь мне не нужно ломать голову над выбором корабля для нее ))



Само собой, все это время периодически прикладываюсь к корпусу наждачкой все меньшей и меньшей зернистости ))

Добавлено (03.09.2015, 14:40)
---------------------------------------------
Теперь приступаем к наполнению палубы всякими детальками и элементами.
Начинаем с палубных световых люков

Добавлено (03.09.2015, 14:42)
---------------------------------------------

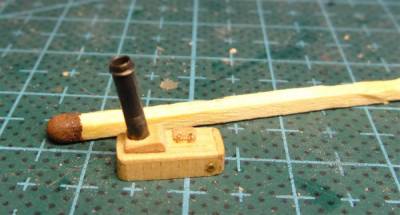

Первая из палубных надстроек. На ней будет располагаться дымовая труба

Добавлено (03.09.2015, 14:43)
---------------------------------------------
Следующий этап - носовой и кормовой сходные тамбуры.
Здесь можно увидеть пример использования реек размера меньшего, чем 0,5 мм, полученных путем ручного стачивания наждачкой ))





Добавлено (04.09.2015, 10:05)
---------------------------------------------
Сделав заготовки для грузового и еще какого-то небольшого люка, попробовал разместить все на палубе





Добавлено (04.09.2015, 10:06)
---------------------------------------------
Доделываем две оставшиеся палубные надстройки



Добавлено (04.09.2015, 10:07)
---------------------------------------------
Теперь осталось сделать главную палубную надстройку - мостик.
Сначала готовим две заготовки для тамбуров, на которых располагается мостик



Обшиваем их рейками



Готовим настил мостика





P.S. Просто захотелось посмотреть как смотрится корпус в новой бутылке




IgorSkyДата: Пятница, 04.09.2015, 11:23 | Сообщение # 2
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Иногда возникает необходимость сваять что-нибудь этакое достаточно маленькое, но отдаленно напоминающее нактоуз





Прикрепления: 5375460.jpg(25Kb) · 7116790.jpg(18Kb) · 3276313.jpg(34Kb)



IgorSkyДата: Пятница, 04.09.2015, 11:26 | Сообщение # 3
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Продолжаем работу с корпусом - иллюминаторы в бортах и привальные брусья





Прикрепления: 0775466.jpg(15Kb) · 8524684.jpg(22Kb) · 5037764.jpg(21Kb)



IgorSkyДата: Пятница, 04.09.2015, 11:32 | Сообщение # 4
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Еще один палубный элемент - паровой шпиль









Прикрепления: 4501252.jpg(37Kb) · 1668155.jpg(30Kb) · 1181159.jpg(14Kb) · 2822539.jpg(16Kb) · 0175698.jpg(20Kb)



IgorSkyДата: Пятница, 04.09.2015, 11:39 | Сообщение # 5
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline

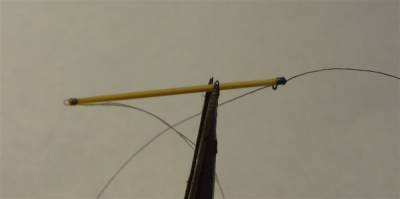

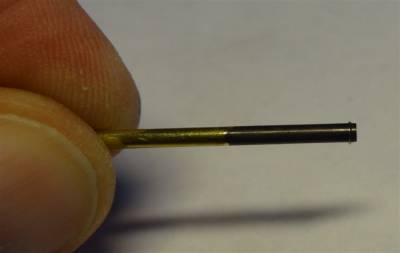

Продолжаем оснащать мостик - штурвал со штурвальной колонкой и переговорные трубы.
Само штурвальное колесо склеено из двух частей фототравления, переговорные трубы из медицинских игл.









Прикрепления: 6033380.jpg(11Kb) · 5402720.jpg(11Kb) · 3650089.jpg(12Kb) · 8013165.jpg(18Kb) · 5788429.jpg(15Kb)



IgorSkyДата: Пятница, 04.09.2015, 12:07 | Сообщение # 6
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Доделываем бортовые иллюминаторы и привальные брусья





Прикрепления: 6942048.jpg(26Kb) · 8586192.jpg(24Kb) · 4197617.jpg(29Kb)



IgorSkyДата: Пятница, 04.09.2015, 12:14 | Сообщение # 7
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Следующий этап - сборка мостика из двух тумб и настила





Прикрепления: 3140185.jpg(49Kb) · 9010223.jpg(43Kb) · 1108175.jpg(53Kb)



IgorSkyДата: Пятница, 04.09.2015, 12:25 | Сообщение # 8
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Далее - изготовление ограждения мостика
Здесь я тоже использовал элементы фототравленки, усиленные деревянными стойками











Примеряем на огражденный мостик штурвал, нактоуз и переговорные трубы



Прикрепления: 0630089.jpg(22Kb) · 1985690.jpg(38Kb) · 7978384.jpg(40Kb) · 7063351.jpg(28Kb) · 7000994.jpg(30Kb) · 2589898.jpg(22Kb) · 9274472.jpg(24Kb)




Сообщение отредактировал IgorSky - Пятница, 04.09.2015, 12:26

IgorSkyДата: Пятница, 04.09.2015, 12:34 | Сообщение # 9
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Конечно же, время от времени трудно удержаться, чтобы не посмотреть как выглядит модель со всеми изготовленными на данный момент элементами ))





Прикрепления: 6385228.jpg(22Kb) · 3651129.jpg(22Kb) · 1273279.jpg(17Kb)



IgorSkyДата: Пятница, 04.09.2015, 13:27 | Сообщение # 10
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Шлюпки...



их надо две... одинаковые...
Ничего не поделаешь - придется делать две и, по возможности, одинаковые, поэтому начинаю одновременно обе.



Прикрепления: 3080826.jpg(30Kb) · 9416890.jpg(41Kb) · 2645169.jpg(39Kb)



IgorSkyДата: Пятница, 04.09.2015, 13:30 | Сообщение # 11
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Итак, основы для двух шлюпок заложены.
Далее, уже поочередно делаем на них обшивку из белого и черного граба.





Первая почти готова



Далее шлифуем плоскость соединения двух частей шлюпки, добиваясь плотного прилегания, склеиваем и окончательно обрабатываем снаружи.



Прикрепления: 5956995.jpg(122Kb) · 4515229.jpg(63Kb) · 7189941.jpg(22Kb) · 0623901.jpg(50Kb) · 4815041.jpg(26Kb)



IgorSkyДата: Пятница, 04.09.2015, 13:42 | Сообщение # 12
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Таким же образом обшиваем вторую шлюпку.







Вроде бы получились достаточно одинаковыми

Прикрепления: 7500657.jpg(49Kb) · 1059545.jpg(19Kb) · 1951256.jpg(26Kb) · 0054964.jpg(28Kb)



IgorSkyДата: Пятница, 04.09.2015, 14:02 | Сообщение # 13
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Продолжаем наполнять палубу всяким-разным ))

Паровая лебедка. Материалы: 2 колесика и разрезанная пополам станина из набора фототравления. Латунная проволока 0,3 мм, латунная трубка 0,9 мм, медицинская игла 0,6 мм.









Прикрепления: 8313902.jpg(57Kb) · 0791453.jpg(46Kb) · 0276580.jpg(51Kb) · 7034169.jpg(40Kb) · 0644303.jpg(30Kb)



IgorSkyДата: Пятница, 04.09.2015, 14:05 | Сообщение # 14
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Между делом продолжаем доводить до ума шлюпки



Прикрепления: 7770529.jpg(17Kb) · 0140931.jpg(15Kb)



IgorSkyДата: Понедельник, 14.09.2015, 12:38 | Сообщение # 15
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
После добавления якорных клюзов посмотрел как будут выглядеть лебедка и шпиль вместе с якорной цепью на палубе







Добавлено (11.09.2015, 11:02)
---------------------------------------------
Следующий этап - трап на мостик.
Первая попытка... Неудачная... ((







Вторая попытка... Неудачная... ((



Третья попытка... Вроде как получилось что-то похожее...



Добавлено (14.09.2015, 11:37)
---------------------------------------------
Следующий этап - релинги по бортам.
Сами релинги из зачерненной травленки, стойки из рейки.





Второй борт







Очередная "примерка" "всего нажитого непосильным трудом" ))









Добавлено (14.09.2015, 11:38)
---------------------------------------------
Шлюпбалки



Прикрепления: 6757139.jpg(26Kb) · 8339138.jpg(27Kb) · 7792807.jpg(12Kb)




Сообщение отредактировал IgorSky - Пятница, 11.09.2015, 12:03

YarusДата: Понедельник, 14.09.2015, 12:47 | Сообщение # 16
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Супер  respect

на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


SadkoДата: Понедельник, 14.09.2015, 20:29 | Сообщение # 17
Контр-адмирал
Группа:
Модераторы

Сообщений: 1308
Поблагодарили: 19 раз
Репутация: 34  ±
Имя: Виталий
Страна: Украина
На борту с: 27.10.2012
Статус: Offline
В состоянии ожидания ... когда же зайдет в порт )

С уважением, Виталий.

Канатная мастерская: Изготовление тросов на заказ


BeliyДата: Понедельник, 14.09.2015, 21:54 | Сообщение # 18
Вице-адмирал
Группа:
Моделисты Родоначальники

Сообщений: 2697
Поблагодарили: 44 раз
Репутация: 27  ±
Имя: Александр Белов
Страна: Украина
На борту с: 24.07.2013
Статус: Offline
Отличная работа! Снимаю шляпу! respect

Не бойся сделать ошибку, бойся ничего не сделать...

С уважением Александр.


IgorSkyДата: Вторник, 15.09.2015, 09:27 | Сообщение # 19
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Спасибо, друзья!
До порта еще далеко ))



IgorSkyДата: Четверг, 17.09.2015, 11:21 | Сообщение # 20
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Небольшая доделка тамбуров

Прикрепления: 0795511.jpg(21Kb)




Сообщение отредактировал IgorSky - Четверг, 17.09.2015, 11:22

vladru_71Дата: Четверг, 17.09.2015, 17:47 | Сообщение # 21
Капитан I ранга
Группа:
Моделисты Родоначальники

Сообщений: 869
Поблагодарили: 22 раз
Репутация: 24  ±
Имя: Влад Гладнев
Страна: Российская Федерация
На борту с: 05.02.2013
Статус: Offline
Просто супер!!!!! Левша отдыхает! Я например не представляю как в таких размерах работать? respect


IgorSkyДата: Пятница, 18.09.2015, 11:32 | Сообщение # 22
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата vladru_71 ()
Просто супер!!!!!
Спасибо, Влад!
Я просто стараюсь составлять все эти конструкции из простых элементов, хотя и небольшого размера. ))



IgorSkyДата: Пятница, 08.04.2016, 19:31 | Сообщение # 23
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Наконец-то дошла очередь до "разморозки" и этого проекта :)

Начал заготавливать рангоут









Прикрепления: 9699265.jpg(13Kb) · 3357260.jpg(10Kb) · 4820247.jpg(8Kb) · 3183654.jpg(13Kb) · 2514762.jpg(14Kb)



IgorSkyДата: Пятница, 08.04.2016, 19:33 | Сообщение # 24
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Продолжаю работу со всякими мелкими деталями
Дымовая труба... теоретически при движении под парусами она должна быть в убранном положении, но заказчик (она же жена и тезка судна  ) пожелала трубу в рабочем состоянии... Подчиняюсь







Прикрепления: 2662400.jpg(12Kb) · 3945391.jpg(30Kb) · 8008157.jpg(29Kb) · 5899174.jpg(34Kb)




Сообщение отредактировал IgorSky - Пятница, 08.04.2016, 19:36

IgorSkyДата: Пятница, 08.04.2016, 19:39 | Сообщение # 25
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Шлюпки были изготовлены ранее. Теперь настала очередь шлюпбалок. Размер горла не позволит засунуть верхнюю часть корпуса с установленными шлюками, поэтому шлюпбалки будут устанавливаться на свое место уже в бутылке.









Прикрепления: 8772338.jpg(14Kb) · 0924414.jpg(39Kb) · 4318632.jpg(18Kb) · 8851483.jpg(22Kb) · 7891803.jpg(20Kb)



КонстантинТДата: Суббота, 09.04.2016, 00:24 | Сообщение # 26
Admin
Группа:
Администраторы

Сообщений: 972
Поблагодарили: 8 раз
Репутация: 14  ±
Имя: Константин
Страна: Украина
На борту с: 09.11.2015
Статус: Offline
Похоже , что сегодня для меня День Удивления! Как вообще можно работать в таком масштабе и с такой детализацией!?!? Я тут было десяток гвоздей из 0.5 проволоки изготовил и думал что к концу недели лопнул от гордости smile а тут такое ...
Один вопрос (ехидно потирая кривые ручки) - а как с масштабом? Только не скажите - Ну а как же ! Все в масштабе! Иначе мне прийдется в приступе черной зависти сьесть свои тапочки! biggrin



IgorSkyДата: Суббота, 09.04.2016, 06:55 | Сообщение # 27
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата КонстантинТ ()
Один вопрос (ехидно потирая кривые ручки) - а как с масштабом? Только не скажите - Ну а как же ! Все в масштабе! Иначе мне прийдется в приступе черной зависти сьесть свои тапочки!


Константин, за полное соответствие всех деталей масштабу я точно не поручусь. Я ведь и масштаб высчитываю от обратного - сначала определяю основные габариты модели в зависимости от бутылки, потом считаю масштаб.
В ходе постройки передо мной лежит уменьшенный до реальных размеров модели чертеж, по которому я и работаю в основном. Ну, и мой небольшой опыт и недостаточность навыков, наверное, не позволяет мне еще выполнить все детали точно масштабно, хотя, иногда я и сам думаю, а есть ли в этом смысл smile - их иногда и так-то только на макрофото можно нормально разглядеть, а внутри бутылки за снастями я их и сам не всегда вижу :). Но я стараюсь выдержать какую-то общую гармоничность. В общем, продолжаю учиться.



КонстантинТДата: Суббота, 09.04.2016, 13:08 | Сообщение # 28
Admin
Группа:
Администраторы

Сообщений: 972
Поблагодарили: 8 раз
Репутация: 14  ±
Имя: Константин
Страна: Украина
На борту с: 09.11.2015
Статус: Offline
Похоже прийдется таки сегодня обедать тапочками biggrin
Ранее , не углубляясь в подробности бутылочников моделизма, был уверен , что о масштабности там и речи быть не может.
С интересом буду следить за вашими постройками!



FortresДата: Суббота, 09.04.2016, 16:38 | Сообщение # 29
Капитан 2 ранга
Группа:
Моделисты Родоначальники

Сообщений: 1386
Поблагодарили: 28 раз
Репутация: 28  ±
Имя: Константин Кравченко
Страна: Украина
На борту с: 24.04.2011
Статус: Offline
Игорь, а как ты рейку калибруешь ?  0,5 мм и т.д. ?


IgorSkyДата: Суббота, 09.04.2016, 17:23 | Сообщение # 30
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата КонстантинТ ()
Ранее , не углубляясь в подробности бутылочников моделизма, был уверен , что о масштабности там и речи быть не может


Константин, не все тапочки полезны :)
На самом деле, я видел в интернете работы мастеров-бутылочников, глядя на которые просто невозможно поверить, что это возможно сделать. Но очень многие делают просто сувениры. Есть и диорамы и пр. Ну и, конечно, в бутылки запихивают не только корабли.

Добавлено (09.04.2016, 17:15)
---------------------------------------------

Цитата Fortres ()
а как ты рейку калибруешь ?  0,5 мм и т.д. ?

Константин, я заказываю рейки толщиной 0,5 и шириной 0,5, 0,8, 1,2 мм из груши и разноцветного граба у Бибигона (в смысле в магазине Бибигона). При необходимости с помощью наждачки можно довести рейку 0,5х0,5 и до 0,3х0,3.

Добавлено (09.04.2016, 17:23)
---------------------------------------------
Итак, продолжаем потихоньку.
Сегодня: вторая пара шлюпбалок, арка-дуга буксирного устройства, разметка и сверление отверстий для шпилек, на которых будут устанавливаться палубные элементы и продолжение работ с рангоутом.



























P.S. Потихоньку начинают терзать сомнения по поводу мостика... sad



FortresДата: Суббота, 09.04.2016, 18:19 | Сообщение # 31
Капитан 2 ранга
Группа:
Моделисты Родоначальники

Сообщений: 1386
Поблагодарили: 28 раз
Репутация: 28  ±
Имя: Константин Кравченко
Страна: Украина
На борту с: 24.04.2011
Статус: Offline
Слыхивали про Бибигона...
Если ЭТО  - в бутылку, то я против !
Такую вещицу просто так рассматривать - удовольствие !



КонстантинТДата: Суббота, 09.04.2016, 18:19 | Сообщение # 32
Admin
Группа:
Администраторы

Сообщений: 972
Поблагодарили: 8 раз
Репутация: 14  ±
Имя: Константин
Страна: Украина
На борту с: 09.11.2015
Статус: Offline
Игорь а как труба изготовлялась? Основа трубка , а дальше?
Цитата IgorSky ()
Ну и, конечно, в бутылки запихивают не только корабли.

О! Это как раз то , что я знаю про бутылки! В отрочестве засунул три пальца одной руки в три бутылки из под газировки biggrin . Родители были очень "рады" biggrin



IgorSkyДата: Вторник, 29.11.2016, 13:05 | Сообщение # 33
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата Fortres ()
Если ЭТО  - в бутылку, то я против !Такую вещицу просто так рассматривать - удовольствие !

Я жене обещал, что сделаю для нее лично корабль имени ее имени в бутылке и чтобы он был не такой маленький, как остальные. Но теперь она уже снова говорит, что слишком маленький (это по поводу всякой палубной мелочи). Грозится купить многолитровую бутылку виски, чтобы появилась действительно большая бутылка для большой модели. Я пока не просвещаю ее в том, что ей нужно не только размеры заказывать, но и масштаб отдельно оговаривать smile

Добавлено (09.04.2016, 20:16)
---------------------------------------------
Примерка мачт





Добавлено (15.04.2016, 19:54)
---------------------------------------------
Подготовил релинги для кормовой части "Лены"



Добавлено (17.04.2016, 15:46)
---------------------------------------------

Цитата КонстантинТ ()
Игорь а как труба изготовлялась? Основа трубка , а дальше?

На латунной трубке сделал желобок, в который вклеил кольцо из латунной проволоки 0,15 мм. Потом снова слегка прошелся жидкостью для чернения.

Добавлено (17.04.2016, 16:02)
---------------------------------------------
Продолжаю работать с парусами и мачтами.
Ткань для парусов была подготовлена заранее (продернуты нити, имитирующие швы, пропитана разведенным водой ПВА).
Теперь вырезаем парус по шаблону, приклеиваем лик-трос по задней кромке, приклеиваем парус к мачте передней кромкой.
Еще решил сделать кольца. Навил на сверло спираль из проволоки 0,15 мм, нарезал на кольца. Надел их на мачту с приклеенным парусом и зафиксировал капельками ПВА.
После этого закрепил углы паруса и примерил мачту на ее место.

















Добавлено (21.04.2016, 18:24)
---------------------------------------------
Изготовил еще один парус и оснастил им вторую мачту





Добавлено (29.11.2016, 13:00)
---------------------------------------------
Всем привет!
После долгого перерыва снова возобновил эту стройку.
Прежде всего снова произошла замена бутылки, в которую планируется поместить модель. Замена бутылки вызвана в т.ч. и возникшей необходимостью продолжить эксперименты с использованием двухкомпонентного силикона для изготовления моря.

Добавлено (29.11.2016, 13:03)
---------------------------------------------
Теперь я приступил к изготовлению разных мелочей, до которых ранее не доходили руки.
Например, ходовые огни.
Начал с правого.














Добавлено (29.11.2016, 13:05)
---------------------------------------------
Затем изготовил левый.












YarusДата: Вторник, 29.11.2016, 13:09 | Сообщение # 34
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Привет Игорь!

Давненько тебя не было.

Цитата IgorSky ()
возникшей необходимостью продолжить эксперименты с использованием двухкомпонентного силикона для изготовления моря.

Очень даже интересно, если можно результаты и по подробнее.


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Вторник, 29.11.2016, 13:46 | Сообщение # 35
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Следующая деталь - якоря.
Для их изготовления я использовал фототравленые детали, предварительно подогнав их размеры под необходимые.






Добавлено (29.11.2016, 13:25)
---------------------------------------------

Цитата Yarus ()
Очень даже интересно, если можно результаты и по подробнее

Привет, Руслан!
Да, переключался на другие проекты, потом отпуск, потом вернулся к этому и теперь наверстываю smile
Для одного из моих текущих проектов ("Старик и Море") мне крайне необходимо получить прозрачное "море", чтобы просматривались подводные элементы композиции.
Для этого я решил попробовать новый для меня материал - двухкомпонентный силикон, который можно окрасить соответствующими пигментами.
Я уже провел один опыт по использованию этого материала, но по его результатам мне потребовалась еще одна попытка smile Я в другой теме опишу тот эксперимент, выродившийся в конечном итоге в самостоятельный проект smile

Добавлено (29.11.2016, 13:43)
---------------------------------------------
Первый якорь получился достаточно корявеньким... Но начал делать второй по той же технологии - отрезать лишнее, чтобы подогнать под нужный размер, склеить детали, обточить надфилем, покрасить.
Пока делал второй якорь, первый исчез бесследно прямо на глазах. Придется делать еще один, а потом уже вместе их и покрасить.


















Добавлено (29.11.2016, 13:46)
---------------------------------------------
По той же технологии сделал второй якорь и покрасил их.


P.S. Спустя какое-то время первый якорь все же нашелся в ... столовой и был отправлен в коробочку со всякой непригодившейся мелочевкой smile




YarusДата: Вторник, 29.11.2016, 13:53 | Сообщение # 36
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Цитата IgorSky ()
Пока делал второй якорь, первый исчез бесследно прямо на глазах.

Не мудрено что такие якоря могут исчезнуть прямо на глазах  biggrin   respect


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Среда, 30.11.2016, 10:37 | Сообщение # 37
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Похвастаюсь smile
При изготовлении якорей и ходовых огней попробовал поработать новыми надфилями, прикупленными в отпуске.... Все-таки, хороший инструмент - это... песня! smile






Добавлено (29.11.2016, 13:56)
---------------------------------------------
Еще один элемент, который как-то остался "за бортом", это передний парус. Т.к. разлинованная ткань, из которой я делал два основных паруса, была приготовлена с запасом, то я просто вырезал парус по размеру и приклеил ликтрос.









Добавлено (29.11.2016, 13:58)
---------------------------------------------
Затем я провел предварительную проверку всех изготовленных частей, чтобы в очередной раз проверить, что я еще забыл сделать











Добавлено (29.11.2016, 14:00)
---------------------------------------------
Между делом провел измерения объема "моря" я разбивкой на 2 части.



Добавлено (29.11.2016, 14:01)
---------------------------------------------
В ходе проверки выяснилось, что гик передней мачты, похоже, мог использоваться и как грузовая стрела. И на чертеже просматривается гак. Пришлось сделать что-то похожее smile







Добавлено (29.11.2016, 14:04)
---------------------------------------------
Ванты... Я решил попробовать изобразить что-то, похожее на талрепы.
Для них я использовал подходящие по размеру фототравленые элементы, предварительно рассверлив в них отверстия под сами ванты.

















Добавлено (29.11.2016, 14:06)
---------------------------------------------
Трап на ходовой мостик... Он уже давно вызывал у меня некоторые сомнения... Работы с такелажем их окончательно подтвердили - он немного широковат. Сделал другой поуже на 1 мм.





Добавлено (29.11.2016, 14:12)
---------------------------------------------
Продолжил устанавливать ванты.









Добавлено (29.11.2016, 14:13)
---------------------------------------------
Теперь ванты фок-мачты







Добавлено (29.11.2016, 14:15)
---------------------------------------------
Чтобы не терять время, пока доделываю саму модель, залил первый слой "воды" в "море"



Добавлено (29.11.2016, 14:17)
---------------------------------------------
Чуть не забыл, что у меня до сих пор перо руля не сделано...
Склеил "сэндвич" из грабовых реек разного цвета. Потом обработал скальпелем, надфилем и наждачкой.





Добавлено (29.11.2016, 14:31)
---------------------------------------------
Далее - винт. Я не уверен, что его будет хорошо видно под водой, но... пусть будет  smile









Добавлено (30.11.2016, 10:21)
---------------------------------------------
Небольшое отступление... Ось для винта точил с помощью бормашины. В патроне остался небольшой кусочек заготовки, решил немного отвлечься... Попробовал выточить пешку, а потом туру (ладью). В общем, есть над чем теперь подумать в вопросах металлообработки, ну и параллельно придумать технологию изготовления соответствующей доски smile













Добавлено (30.11.2016, 10:27)
---------------------------------------------
Но вернемся к "Лене" smile
По истечении суток поместил в бутылку с высохшим первым слоем "воды" подводную часть корпуса, подпёр ее кусочками высохшего силикона, чтобы выровнять и залил еще один тонкий слой силикона. Пинцет поставлен просто для того, чтобы корпус случайно не покосился во время сушки "воды". Т.е. в отличие от первоначального плана "вода" теперь заливается в три этапа.









Добавлено (30.11.2016, 10:30)
---------------------------------------------
Спустя еще сутки, залил и третий слой, почти доходящий до ватерлинии.
Конечно, окончательные выводы еще рановато делать, но пока что этот материал дает оптимистичные надежды по поводу его использования для проекта "Старик и Море". Только думаю, что пигмента нужно еще меньше добавлять.









Добавлено (30.11.2016, 10:37)
---------------------------------------------
После окончательного высыхания силикона приступил к имитации некоторого "волнения" на "воде". Материал - прозрачный акриловый гель. В банке он белого цвета, но после высыхания становится прозрачным. Занятие довольно нудное, т.к. приходится помещать гель на поверхность "воды" небольшими порциями, каждый раз пронося длинный инструмент через горло бутылки smile То, что на фото было нанесено в течение пары дней и потом сохло несколько дней.















Необходимо еще нанести некоторое количество "волн" в переднюю часть бутылки.




Сообщение отредактировал IgorSky - Среда, 30.11.2016, 10:40

YarusДата: Среда, 30.11.2016, 13:26 | Сообщение # 38
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Игорь привет!

Фото упаковки геля покажи пожалуйста.


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


YarusДата: Среда, 30.11.2016, 13:33 | Сообщение # 39
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Цитата IgorSky ()
можно окрасить соответствующими пигментами.

Еще вопрос. Чем окрашивал и разбавлял?


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Четверг, 01.12.2016, 12:08 | Сообщение # 40
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата Yarus ()
Еще вопрос. Чем окрашивал и разбавлял?

Привет, Руслан!
Я купил набор пигментов для этого силикона. Завтра выложу фото упаковки и силикона и пигмента. В наборе, кажется, 7 или 8 цветов, хотя, на самом деле, мне было бы достаточно максимум трех. Но по отдельности не смог найти. Расход пигмента для моих объемов просто микроскопический.
Компоненты силикона довольно жидкие. Хотя, растворитель для него тоже производится. Но я не покупал его, да он и не понадобился бы. Готовый состав легко набирается шприцем и через длинную трубочку заливается в бутылку. Я в последнем мини-проекте его даже через иглу в пузырек залил.

Баночку с гелем тоже сфотаю и выложу. Покупал около двух лет назад в художественном магазине в Мурманске. Израсходовал пока совсем немного. Но в художественных магазинах встречал их нескольких видов.

Добавлено (01.12.2016, 12:08)
---------------------------------------------
Руслан, вот фото силикона, пигментов и геля






YarusДата: Четверг, 01.12.2016, 12:26 | Сообщение # 41
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Спасибо Игорь!

Еще один вопрос силикон твердый становится?

Я к чему это интересовался, можно с него сделать так, посмотри в 426 сообщении в курилке

http://serikoffshipmodels.com/forum/12-642-9


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Четверг, 01.12.2016, 12:49 | Сообщение # 42
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата Yarus ()
Еще один вопрос силикон твердый становится?Я к чему это интересовался, можно с него сделать так, посмотри в 426 сообщении в курилкеhttp://serikoffshipmodels.com/forum/12-642-9

Руслан, он при высыхании становится довольно твердым, но слегка как бы пружинит. Сделать рельеф моря, как на фото по ссылке, я думаю, вряд ли получится, т.к. он жидкий и даже в полувысохшем состоянии не получается его формовать. Я бы использовал гель для таких целей, но при больших объемах "моря" выйдет довольно дороговато. Но, думаю, можно основу делать из какого-нибудь другого материала, потом ее красить, а потом окончательно отделывать гелем.

У меня в ФБ есть один друг из Японии. Он делает удивительные диорамы, в т.ч. и на "водные" темы. Но размеры довольно небольшие.



YarusДата: Четверг, 01.12.2016, 13:08 | Сообщение # 43
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Так "рельеф" волны делать гелем... на низ темный фон, а сверху силикон для придания объемности и некоторой прозрачности морю, красить конечно круто как там получается, но...

Короче надо пробовать, еще раз спасибо. А по ценам примерно сколько?


на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Четверг, 01.12.2016, 13:15 | Сообщение # 44
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата Yarus ()
Так "рельеф" волны делать гелем... на низ темный фон, а сверху силикон для придания объемности и некоторой прозрачности морю, красить конечно круто как там получается, но...Короче надо пробовать, еще раз спасибо. А по ценам примерно сколько?

Не-не, я имел в виду сначала вылепить море с волнами из какой-нибудь полимерной глины, например, потом покрасить, потом сделать финишную отделку гелем. Т.е. например, пену, чтобы она была объемной, лучше наносить в несколько заходов.
На каропке один из моих друзей пробовал использовать герметик какой-то, вот его, вроде как, можно тоже формовать.



YarusДата: Четверг, 01.12.2016, 13:18 | Сообщение # 45
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
Мне интересна эта тема и как назло я не видел чтоб кто то ее подробно расписывал, всю технологию изготовления, прежде всего используемый материал.

на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Четверг, 01.12.2016, 13:24 | Сообщение # 46
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Цитата Yarus ()
Мне интересна эта тема и как назло я не видел чтоб кто то ее подробно расписывал, всю технологию изготовления, прежде всего используемый материал.

А ты на каропке и в ФБ есть?



YarusДата: Четверг, 01.12.2016, 13:30 | Сообщение # 47
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
На каропку захожу но Очень редко, а что такое ФБ не знаю.

на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


alnike1970Дата: Четверг, 01.12.2016, 13:32 | Сообщение # 48
Матрос
Группа:
Моделисты Родоначальники

Сообщений: 38
Поблагодарили: 1 раз
Репутация: 6  ±
Имя: Александр Никуличев
Страна: Российская Федерация
На борту с: 19.06.2013
Статус: Offline
...Нет слов...




YarusДата: Четверг, 01.12.2016, 13:33 | Сообщение # 49
Admin
Группа:
Администраторы

Сообщений: 5311
Поблагодарили: 30 раз
Репутация: 44  ±
Имя: Яворский Руслан
Страна: Украина
На борту с: 11.10.2012
Статус: Offline
facebook, что ли, нет, а что там есть на эту тему обсуждения?

на стапеле HMS Victory 1:84 по чертежам Noel

Время и нервы на флудистов не трачу - сразу БАН!!!


IgorSkyДата: Четверг, 01.12.2016, 13:41 | Сообщение # 50
Лейтенант
Группа:
Моделисты

Сообщений: 141
Поблагодарили: 7 раз
Репутация: 9  ±
Имя: Igor
Страна: Российская Федерация
На борту с: 27.12.2014
Статус: Offline
Да, Руслан, фейсбук. Там не то, чтобы обсуждения, но у меня есть знакомые мастера просто ЭКСТРА-класса. В общем-то, думаю, всегда можно задать вопрос.

Добавлено (01.12.2016, 13:41)
---------------------------------------------

Цитата Yarus ()
На каропку захожу но Очень редко,

Сейчас поищу тему с использование герметика и пришлю в ЛС.



Форум » Обзоры построек Моделей Кораблей » Обзоры Scratchbuild (по чертежам) » Паровая шхуна "ЛЕНА" в бутылке, М 1:290, by IgorSky
Страница 1 из 212»
Поиск:

*с 9.10.13
Copyright Serikoff Станишевский Сергей © 2009-2017
При копировании материалов ссылка на оригинал обязательна!
|
